ESTERILIZADOR CON GENERADOR ELECTRICO DE VAPOR UNA PUERTA (200 A 310 LT.)
EN EL ABLANDADOR DE AGUA: LOS
FILTRO QUE SE DEBEN DE CAMBIAR
1.-3 FILTRO DE SEDIMIENTO DE 5
MICRAS -àCAMBIO
CADA 3 MESE
2.-2 FILTRO DE SEDIMIENTO DE 10
MICRAS àCAMBIO
3 MESES
3.-1 FILTRO DE CARBON ACTIVADO à CADA 6 MESES
4.-1 FILTRO DE MEMBRANA DE
OSMOSIS DE 350 GPD à
CAMBIO CADA 6 MESES
5.-1 FILTRO PARA TANQUE ELVADO à CAMBIO CADA 3 MESES
Filtro carbón activado. Y de
sedimientos

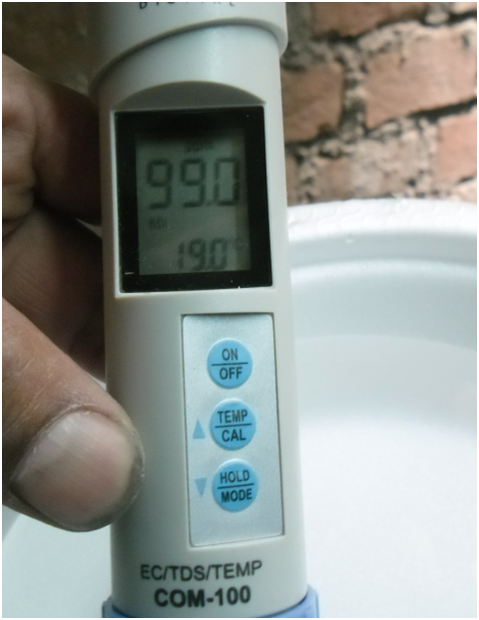

EL AGUA DURA EN EL TANQUE ES
MEDIDO: 98.9 CON EL INSTRUMENTO DUROMETRO.
MEDICION REALIZADO EN 2DO PISO
CON AGUA BLANDA
FUNCIONAMIENTO DEL EQUIPO
ENTRADA PRINCIPAL DE ENERGIA AL
EQUIPO ESTERILIZADOR: ON=CONETADO LA CORRIENTE OFF=CONTACTO ABIERTO NO ALIMENTA
CORRIENTE

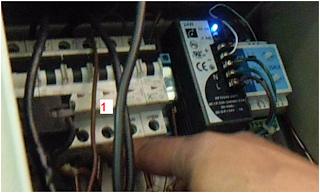

EN EL TABLERO: LAS LLAVES
TERMOMANGETICAS UNIPOLARES (1) PARA LA ENTRADA DE ENERGIA A LAS RESISTENCIAS DEL CALDERO DEL ESTERILIZADOR
PRIMERO LA CORRIENTE ENTRA AL
RELAY (A) LUEGO A LA FUENTE (B), LUEGO
AL PLC (T) ESTA ORDENA AL CONTACTOR (C) PARA QUE ABRA Y CIERRE EL CIRCUITO DE
ACUERDO A LA NECESIDAD DE LA BOMBA DE AGUA - ELECTRODOS
ESTA LLAVE CUMPLE CON EL SISTEMA
DE FUERZA Y DEBE DE SER AJUSTADO CADA CIERTO TIEMPO POR LA MISMA RAZON QUE
DESCONECTA Y CONECTA, IMPLICA QUE SE VA SOLTANDO LOS TERMINALES DE ARRIBA Y
ABAJO (PRENDER Y APAGAR); NO OLVIDEMOS QUE DE AUI LA CONEXIÓN ES DIRECTA A LA
BOMBA DE AGUA.
CONEXIÓN A LAS VALVULAS (V)
NOTA: LA EMPAQUETADURA SE SACA
CON UNA ESPATULA QUE NO TENGA FILO PARA NO DAÑAR.
PROCESO DE ESTERILIZACION
1.-EL PROGRAMA SE REALIZA ANTES
DEL CERRADO DE LA PUERTA
2.-UNA VEZ CERRADA LA PUERTA SI
QUEREMOS CAMBIAR EL PROGRAMA YA NO RESPONDERA EL EQUIPO.
3.-a)NOS INDICA EL NUMERO DEL
PROGRAMA EN ESTE CASO EL 5, b) CODIGO Y SERIE DEL EQUIPO c) TEMPERATURA ACTUAL
EN LA CAMARA d) LA PRESION EN LA CAMARA
ESTA SE DA EN KILOPASCALES Y EN JOULS e) NOS INDICA QUE LA PUERTA ESTA
ABIERTA f) NOMBRE DE BOTONES –MOSTRAR – OPCION –CIERRE
.
4.-SI YO QUIERO VER EN ESTE
PROGRAMA 5 QUE PARAMETROS TIENE ENTONCES PRESIONO MOSTRAR a) NOS INDICA QUE EN
EL PROGRAMA 5 ESTA TRABAJANDO A 34°C 15
MIN DE ESTERILIZACION Y 30 MIN DE
SECADO ES LA FORMA DE LEER TODOS LOS PROGRAMAS.
5.-PERO NORMALMENTE SE TRABAJA CON EL PROGRAMA 5 (TODO LO QUE ES
MATERIAL CON ENVOLTURA INSTRUMENTAL) EL PROCESO LLEGA APROX. 1hora con 10 MIN.
6.-PARA ESTERILIZAR SOLAMENTE
INSTRUMENTAL SE REALIZA EN EL PROGRAMA 1 à
MENOR TIEMPO.
7.-AHORA EMPEZAMOS CON EL PROCESO
DE ESTERILIZACIO UNA VEZ YA PROGRAMADO àINGRESAMOS
LOS BUTOS DE MATERIALES A ESTERILIZAR Y àCERRAMOS
PUERTA CON EL BOTON “CIERRE” AUTOMATICAMENTE SE CIERRA EL EQUIPO.
8.-ESPERAR UN MOMENTO HASTA QUE
DIGA EL SISTEMA LISTO à
SI DICE LISTO à
PRESIONE “START”
9.-SE RECOMIENDA PRENDER EL
EQUIPO CON ANTICIPACION APROX. 20 MIN ANTES DE ESTERILIZAR MATERIALES
10.-EXISTEN 02 MANOMETROS DE
PRESION DE LA CHAQUETA Y CAMARA
EL DE CHAMBER – CAMARA EN
REALIDAD ES UN MANOBACUOMETRO: POR QUE ESTE DETERMINA PRESIONES POSITIVAS Y
NEGATIVAS EN CAMBIO EL DE CHAQUETA ME
REGISTRA PRESION NEGATIVA DE SUCCION,

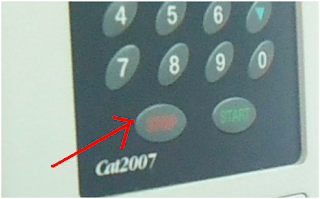

11.-CUALQUIER INTERRUPCION (
agua, presión, eléctrico) QUE SE PRESENTE EN EL PROCESO LA SOLUCION ES RESETEAR
Y COMENZAR NUEVAMENTE EL PROCESO CON LA TECLA STOP ESTA PERMITE REINICIAR EL
PROCESO TOTAL.
12.-SUCCION DE VACIO: EL ESTERILIZADOR REALIZA LOS PRE-VACIOS: HACE
VACIO, INYECTA VAPOR, SIGUE HABIENTO BACTERIAS ADENTRO, OTRAVEZ SUCCIONA VUELVE
HA INYECTAR VAPOR EN 3 OCASIONES HASTA QUE LLEGUE A 134 °C,ESTIPULADO EN LAS
NORMAS INTERNACIONALES PARA EL ELIMINADO DE LAS BACTERIAS. CUANDO YA AGOTO TODO EN 3 OCASIONES ESTA
PROBADO QUE YA ELIMINO LAS BACTERIAS
RECIEN EMPIEZA EL CALENTAMIENTO HASTA AHÍ NO ESTERILIZO NADA TODAVIA.
13.-EL PRESOSTATO CONTROLA LA
PRESION DEL GENERADOR DEL VAPOR A 60 PSI
ESO LO PODEMOS VER EN EL MANOMETRO (M)
14.-EL PRESOSTATO (A) SE ME ELVO
LA PRESION A 65 75 NO CONTROLA BIEN EL OTRO PRESOSTATO (B) SI LO BA HA CONTROLAR POR QUE PROGRAMADO A 80
°C Y CORTARA TODO Y SE PARALIZARA TODO
EL GENERADOR.
ESTE PORBLEMA SE PUEDE DAR CUANDO
HAYGA RECALENTAMIENTO EN EL CONTACTOR, PARA RESETEAR EL PRESOSTATO SOLO HAYQUE
PRESIONAR EL SWCIH (P)

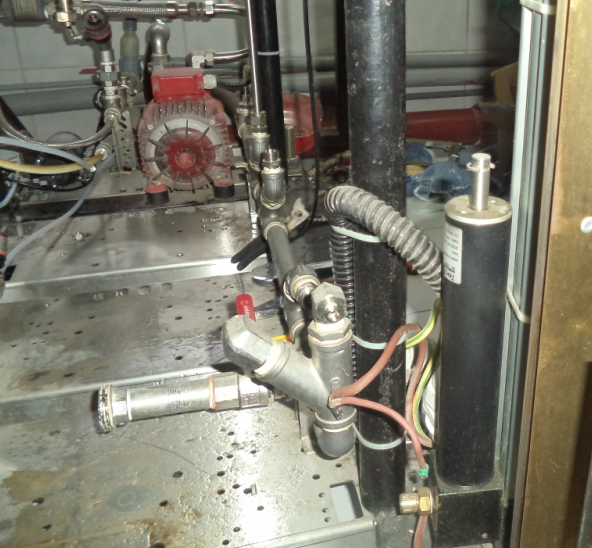

GENERADOR DE VAPOR
12.- CORTO EL RELE TERMICO (A)
ANULO (B) Y (C); ACLARANDO QUE (C) ES UN PROTECTOR TERMICO SI NO TRABAJA EL
CONTROL CAMBIA SU POSICION ACTUAL. EL CONTACTOR PRINCIPAL DEL SISTEMA ES LA (B)
FUNCIONAMIENTO DEL ABLANDADOR DE AGUA
1.-INGRESA EL AGUA DESDE LA RED PRINCIPAL DE COLOR VERDE CON CONTROL DE UNA LLAVE DE PASO (A):
2.-EL AGUA INGRESA FILTRADO POR UN FILTRO (F) AL TANQUE (T) PARA SER ALMACENADO QUE SOPORTE EL SUMINISTRO DEL ESTERILIZADOR CONTROLADO EL LLENADO POR UNA BOYA,
4.-DESDE EL TANQUE (T) SALE EL AGUA HACIA (B)
BOMBA DE ESTA EXISTE UNA CONEXION HACIA EL SISTEMA HIDRONEUMATICO: TH LLAMADO
TAMBIEN TANQUE PRECARGADO :ES EL TANQUE HIDRONEUMATICO QUE CONTIENE AIRE Y
AGUA; EXISTE UNA CONEXION POR VIA (H) QUE PROPORCIONA AGUA A PRESIÓN EN TODA LA
RED HIDRÁULICA DE LA INSTALACION DEL ABLANDADOR.
COMO PODEMOS VERIFICAR EL PRESOSTATO O EL
INTERRUPTOR DE CONTROL (P) ES EL QUE CONTROLA PARA ACTIVAR LA BOMBA ES DECIR
CUANDO EL AGUA ES UTILIZADO POR EL EQUIPO LA BOMBA CON EL (TH) SE ENCARGAN DE
REALIMENTAR POR LA CONEXION (S) CON PRESION A TODA LA RED.
CONEXION W ..PENDIENTE....

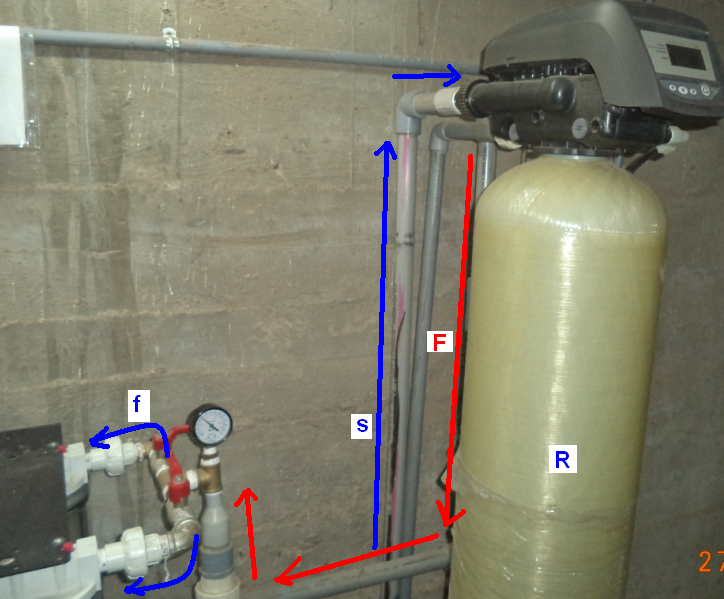

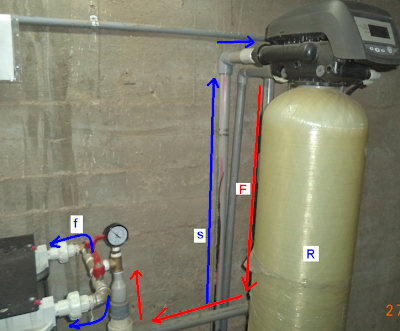

5.-DESDE (B) SALE EL AGUA HACIA EL TANQUE DE RESINA (R) CON DIRECCION (S)
6.-CONEXION A RESINA BIENE DE LA CONEXIO (S);
DESDE AQUI TENEMOS EL AGUA BLANDA ES DECIR TRATADA QUE POR INTERMEDIO DE UNA
CAÑERIA PODEMOS VERIFICAR LA CALIDAD CON ALGUN INSTRUMENTO DE MEDICION.

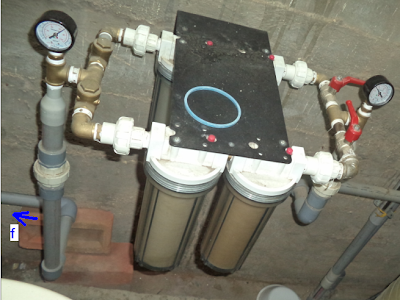

7.-DESDE (R) SE DISTRIBUYE EL AGUA POR LA CONEXION (F) HACIA EL BANCO DE
FILTROS DE 10 Y 5 MICRAS, ANTES CONTROLADO POR UNA LLEVE QUE PERMITE EL PASO
POR UNA VIA O POR LA OTRA VIA QUE PERMITE CAMBIAR LOS FILTROS SEÑALADOS.
8.-SIGUE CONEXION F DESDE EL BANCO DE FILTROS
9.-LAS SALIDAS DESPUES DE CONEXION F: COMO VEMOS
CONEXION GRUESA DE F SE DIRIGE DIRECTAMENTE AL ESTERILIZADOR Y LA OTRA SE
DIRIGE AL BANCO DE FILTROS DE CARBON ACTIVADO DE DONDE SALE HACIA
(B2),(S1),(S2), (S3) :ESTA CONEXION ULTIMA SALE HACIA FILTRO DE MEMBRANA DE
OSMOSIS
10.-EL TERMINAL DE SALIDA (S2)
11.-EL TERMINAL DE LA SALIDA (S1) Y LA SALIDA DESDE FILTRO
DE MEMBRANA DE OSMOSIS CON CONEXION (O1)

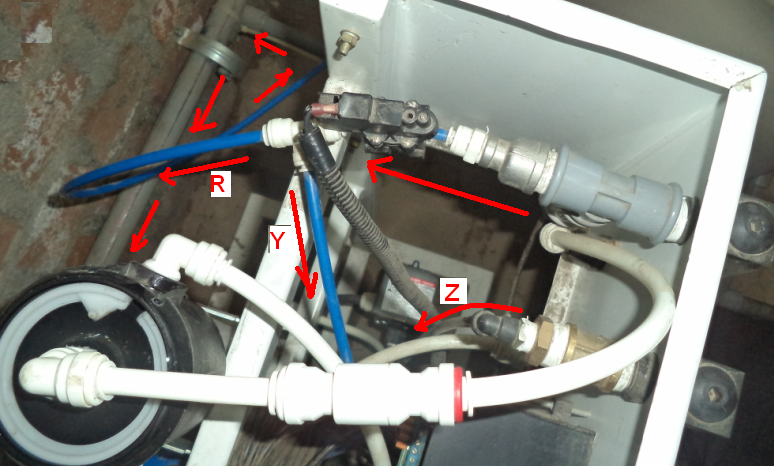

12.-CONEXIONES CMO (R) Y (Y) SON TERMINALES DE FILTRO DE
MEMBRANA DE OSMOSIS.
13.-VISORES DE DONDE SALEN (R) Y (Y)
14.-LA CONEXION (R) SE DIRIGE DIRECTAMENTE AL ESTERILIZADOR
Y LA (Y) AL TANQUE
ABLANDADOR
DE AGUA

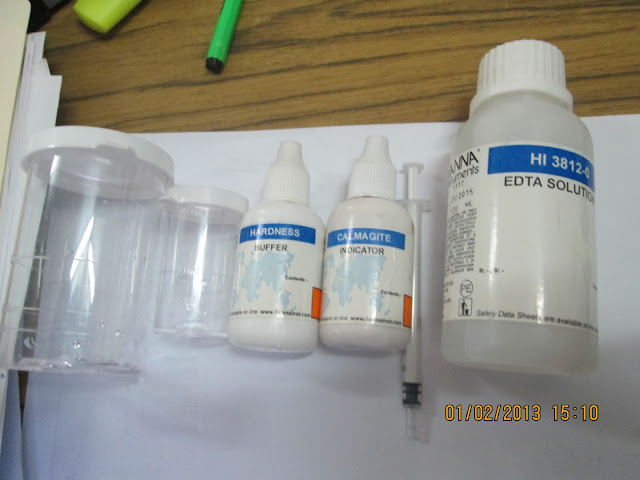

ALTO
RANGO - DE 0 A 300 MG / L CACO3
1. QUITAR LA TAPA DEL VASO DE
PRECIPITADOS DE PLÁSTICO PEQUEÑA.
ENJUAGAR EL VASO DE PLÁSTICO CON LA MUESTRA DE AGUA, LLÉNELO HASTA LA MARCA DE 5 ML Y PONGA LA TAPA.
ENJUAGAR EL VASO DE PLÁSTICO CON LA MUESTRA DE AGUA, LLÉNELO HASTA LA MARCA DE 5 ML Y PONGA LA TAPA.
2.
AGREGAR
5 GOTAS DE BUFFER
DE DUREZA A TRAVÉS DEL ORIFICIO DE LA TAPA Y MEZCLE CUIDADOSAMENTE HACIENDO
GIRAR EL VASO EN PEQUEÑOS CÍRCULOS
3.
AÑADIR
1 GOTA DE
INDICADOR CALMAGITA A TRAVÉS DEL ORIFICIO DE LA TAPA Y
MEZCLAR COMO SE DESCRIBE ANTERIORMENTE. LA SOLUCIÓN SE VUELVE DE UN COLOR
ROJO-VIOLETA
4.
TOMAR
LA JERINGA DE
TITRACIÓN E INTRODUZCA EL ÉMBOLO COMPLETAMENTE EN LA JERINGA. INSERTE LA
PUNTA EN HI 3812-0 SOLUCIÓN EDTA Y TIRE DEL ÉMBOLO HASTA QUE EL BORDE INFERIOR
DE LA JUNTA ESTÉ EN LA MARCA 0 ML DE LA JERINGA
5.
COLOCAR
LA PUNTA DE LA JERINGA EN EL ORIFICIO DE LA TAPA DEL VASO DE PRECIPITADOS DE PLÁSTICO
Y SE AÑADE LENTAMENTE GOTA A GOTA LA SOLUCIÓN DE VALORACIÓN, GIRANDO PARA
MEZCLAR DESPUÉS DE CADA GOTA.
SEGUIR
AÑADIENDO LA SOLUCIÓN DE TITRACIÓN HASTA QUE LA SOLUCIÓN SE VUELVE MORADO, LUEGO
MEZCLE DURANTE 15 SEGUNDOS DESPUÉS DE CADA GOTA ADICIONAL HASTA QUE LA SOLUCIÓN SE VUELVE AZUL.
7.
LEA
LOS MILILITROS DE SOLUCIÓN DE TITRACIÓN DE LA ESCALA DE LA JERINGA Y
MULTIPLIQUE POR 300 PARA OBTENER MG / L (PPM) CACO3
BAJO RANGO - 0,0 A 30,0 MG / L CACO3
SI
EL RESULTADO ES MENOR QUE 30 MG / L, LA PRECISIÓN DE LA PRUEBA SE PUEDE MEJORAR
MEDIANTE EL PROCEDIMIENTO SIGUIENTE
QUITAR
LA TAPA DEL VASO DE PRECIPITADOS DE PLÁSTICO GRANDE. ENJUÁGUELO CON LA MUESTRA
DE AGUA, LLÉNELO HASTA LA MARCA DE 50 ML Y PONGA LA TAPA.
2.
PROCEDER
CON LA VALORACIÓN COMO PARA LA PRUEBA DE RANGO ALTO
LEER LOS MILÍMETROS DE SOLUCIÓN DE
TITRACIÓN DE LA ESCALA DE LA JERINGA Y MULTIPLIQUE POR 30 PARA OBTENER MG / L
(PPM) CACO3
SE PROYECTA CAMBIAR LAS RESITENCIAS DEL CALDERO:
1.-SE PROCEDE A DESMONTAR TODO LO QUE ESTE RELACIONADO O CONEXTADO AL CALDERO
2.-SE PUEDE MOSTRAR LA UBICACION DE LAS RESISTENCIAS
5.-LADO IZQ
